学透锂电池：结构 · 四大材料 · 充放电过程
01 锂电池的结构
锂离子电池单体（电芯）的核心结构由阳极（负极）、阴极（正极）、电解质、隔膜和集电器等关键部件组成；
从形态上，锂电池主要分为三种结构形式：
1. 圆柱电池
典型结构为"金属壳（钢/铝）→ 极组（卷绕式：正极-隔膜-负极交替卷绕）→ 底部绝缘垫 + 顶部盖帽"。
极片和隔膜以卷绕方式层层叠放，封装在圆柱形金属壳中。
2. 软包电池
采用铝塑包装膜封装，内部是叠片或卷绕的极组，正极耳（铝材料）和负极耳（镍或铜镀镍材料）从封装膜中引出。
3. 方壳电池
采用方形金属壳体封装，内部可以是卷绕或叠片结构，极耳从一端引出。
无论哪种形态，其核心组成单元都是正极片、负极片、隔膜、电解液的交替层叠结构。
02 四大材料
锂电池的四大主材是正极材料、负极材料、电解液、隔膜，这四者缺一不可。
1. 正极材料
正极是决定电池整体能量密度的关键，决定了电池的电压和容量。
目前市场上的主流正极材料大致可分为三类：
发展趋势： 正极材料正向高镍化（提高镍含量以提升容量）、高电压化（提升截止电压以加深充放电深度）方向发展，同时富锂锰基材料等新型正极也在研发中。
2. 负极材料
负极是锂离子在充电时嵌入、放电时脱出的载体。
主流负极——石墨： 石墨是目前最广泛使用的负极材料。锂离子嵌入石墨层间形成层间化合物（LiₓC₆），经历一系列相变过程（如LiC₁₂、LiC₆等相）。石墨的锂离子嵌入/脱出反应发生在极低的电势区间（通常低于0.2V vs. Li⁺/Li）。
下一代负极——硅基材料： 硅的理论比容量远高于石墨，但充放电过程中体积膨胀极大，是硅负极商业化的主要挑战。
终极负极——锂金属： 锂金属具有超高理论比容量（3860 mAh/g）和极低的电极电位（-3.04 V vs. 标准氢电极），被视为负极材料的"圣杯"。 但锂枝晶生长和死锂形成问题严重制约其应用。
3. 电解液
电解液被誉为锂电池的"血液"，承担着在正负极之间传输锂离子的作用。
组成： 电解液由锂盐和有机溶剂组成，通常还会加入功能添加剂。
常见锂盐： LiPF₆（六氟磷酸锂）、LiFSI（双氟磺酰亚胺锂）、LiTFSI等
常见溶剂：碳酸乙烯酯（EC）、碳酸二乙酯（DEC）、碳酸二甲酯（DMC）等，通常按一定体积比混合使用
常见添加剂：FEC（氟代碳酸乙烯酯）等
作用机制： 在电解液中，锂盐解离为锂离子和阴离子。锂离子被溶剂分子包围形成溶剂化结构——内溶剂化壳中锂离子被约四个溶剂分子强溶剂化，外溶剂化壳弱占据阴离子和溶剂分子。 充放电过程中，锂离子需要经历去溶剂化过程，才能进入电极参与反应。
电解液的核心挑战： 在负极的超低电位下，电解液极易还原分解，因此需要在电极表面形成稳定的固态电解质界面（SEI）膜来保护电解液不被持续消耗。
4. 隔膜
隔膜是锂电四大主材之一，厚度仅相当于人类头发直径的1/3，却承载着多重使命。
两大核心功能：
隔绝电子，防止短路
——物理隔离正负极，避免直接接触 调控离子传输
——允许锂离子通过其微孔结构自由穿梭
常见材料： 目前常见的锂离子电池隔膜通常为聚丙烯（PP）、聚乙烯（PE）或两者复合膜。这些材料熔点通常低于170°C。
发展趋势： 隔膜行业经历了从干法隔膜→湿法隔膜→涂覆隔膜→新材料隔膜的迭代。涂覆隔膜通过在基膜上涂覆氧化铝、勃姆石、芳纶、PVDF等材料，可显著提升热稳定性和安全性。
性能要求： 高安全隔膜需要满足多项关键指标——拉伸强度需超过100 MPa，100°C加热1小时后的热收缩率需小于5%，同时应具备热熔断功能（高温时微孔关闭阻断离子通道）。
03 充放电过程
核心原理：摇椅式电池
锂离子电池本质上是一个"摇椅式电池"——锂离子在正负极之间来回穿梭，完成能量的存储和释放。
充电过程
微观路径： 充电时，外接电源给电池充电，正极上的电子通过外部电路跑到负极上。
锂离子的移动分为以下步骤：

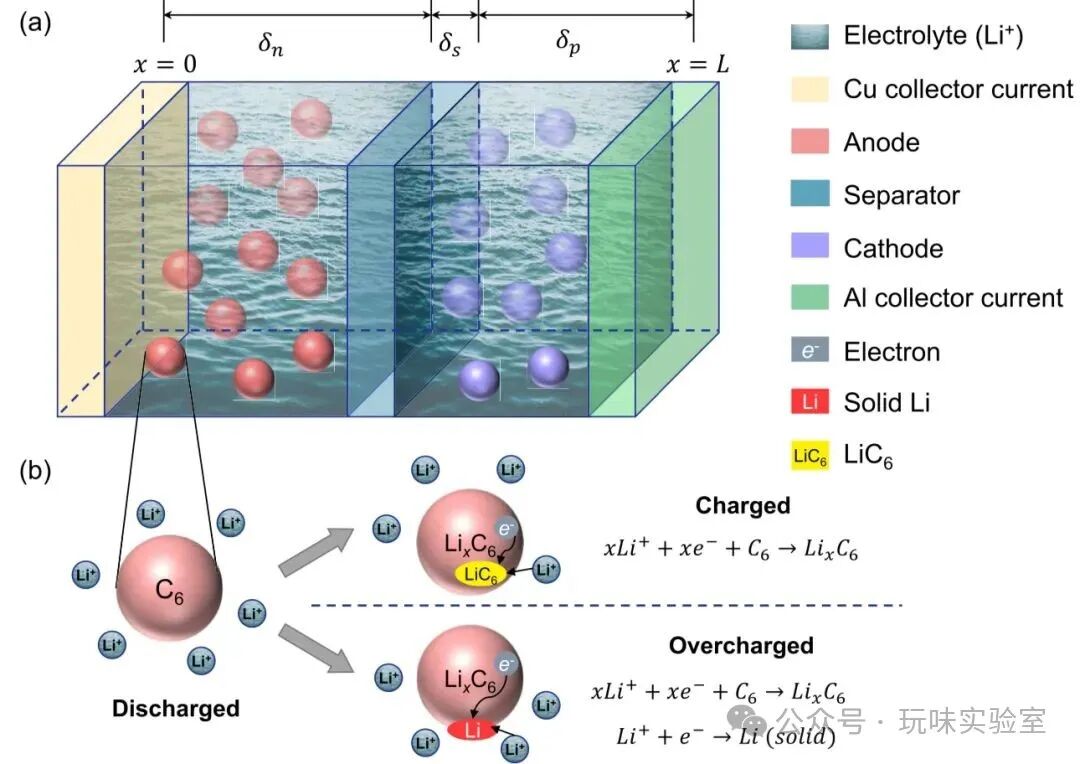

以石墨负极为例： Li⁺嵌入石墨层间，形成LiₓC₆（锂化石墨）。
以NCM正极为例： Li⁺从NCM正极脱出，经电解液溶剂化后迁移至锂负极。
关键反应方程式：
正极（充电时脱锂）：LiFePO₄ → (1-x)LiFePO₄ + xFePO₄ + xLi⁺ + xe⁻ 负极（充电时嵌锂）：xLi⁺ + xe⁻ + C₆ → LiₓC₆
放电过程
微观路径： 放电时，过程恰好相反：
Li⁺从负极脱出（脱嵌） 经电解液迁移 穿越隔膜 嵌入正极
以LFP正极为例： 放电时发生可逆反应：FePO₄ + Li⁺ → LiFePO₄，充放电曲线对称，表明Li⁺的嵌入与脱嵌过程具有良好可逆性。
充放电曲线与电压平台
以LFP电池为例，其充放电曲线在约3.2~3.6V出现明显的电压平台，归因于可逆的双相反应（LiFePO₄ ↔ FePO₄）。
快速充放电的影响： 较高的放电速率会加剧Li⁺与正极晶格结构的碰撞，导致材料发生畸变或重排，使阴极更快达到其容量极限，导致电压快速下降。
这就是为什么快速充放电会缩短电池寿命——阴极上的结构应力加速退化。
充放电过程中的关键界面现象
1. SEI膜（固态电解质界面）的形成
在首次充电过程中，电解液在负极表面发生还原分解，形成一层由有机/无机分解产物组成的固态电解质界面（SEI）膜。
这层膜能阻止电解液与负极的持续反应，是电池能够稳定工作的关键。
2. 锂枝晶生长与死锂——锂电池的"顽疾"
在充电过程中，如果锂离子沉积不均匀，会在负极表面形成树枝状的锂枝晶。
枝晶危害：可能刺穿隔膜引发短路，造成安全隐患
死锂形成：放电时锂枝晶从主干与根部开始溶解，在较窄区域出现"缩颈"，进而与电极脱离，形成电化学惰性的"死锂"，导致活性锂损失和电池容量持续衰减。 影响枝晶生长的关键因素：
充电电压越高：锂沉积面积越大，形貌越复杂，死锂也越多 放电电压越高：溶解速率越快，但死锂面积反而增加 循环次数增加：死锂逐渐累积 温度升高：抑制枝晶生长，促进溶解，减少死锂 3. 析锂——低温下的"叛逆行为"
在低温或大倍率充电时，锂离子来不及嵌入石墨层间，直接在负极表面以金属锂的形式沉积，这就是"析锂"。
析锂不仅消耗活性锂，其形成的枝晶还可能造成安全隐患。
研究表明，在低温条件下，锂离子嵌入与析锂存在竞争关系，当电位低于临界电位时，析锂反应成为主导。
摘自网络
